双箭-大倾角皮带输送机

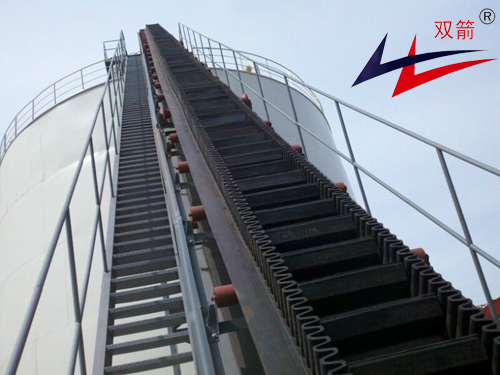

大倾角皮带输送机
订购热线:0510-68823303
立即咨询

双箭-输送机


22

ConveyorBelt

产品介绍

一、概述

大倾角皮带输送机具有通用带式输送机结构简单,运行可靠,维修方便等优点,并具有大倾角输送、结构紧凑、占地少等特点,因而是大倾角输送和垂直提升物料的理想设备。

大倾角皮带输送机的特点是采用波状挡边输送带来取代普通输送带。它的工作原理和结构组成,与通用带式机相同。

双箭生产的大倾角皮带输送机安装装置:

波状挡边输送带:在输送机中起曳引和承载作用。

驱动装置:是输送机中的动力部分。

传动滚筒:是动力传递的主要部件,输送带借其与传动滚筒之间的摩擦力而运行。

改向滚筒:用于改变输送带的运行方向。

压带轮:用于改变输送带的运行方向,压带轮用于输送带上表面(承载面)。

托辊:托辊用于支承输送带和带上的物料、使其稳定运行。

托带辊:托带辊用于在凸弧段机架上支承输送带下分支,其支承于挡边输送带两侧的空边上。

立辊:立辊用于限制输送带跑偏,并安装在上、下过度段机架上。每个过滤段机架上设有4个,上、下分各两个。

拍打轮清料装置:用于拍打输送带背面,震落粘在输送带上的物料。

拉紧装置:它的作用有:1.使输送带具有足够的张力,保证输送带和传动滚筒间不打滑。2.限制输送带在各支承间的垂度,使输送机正常运转。

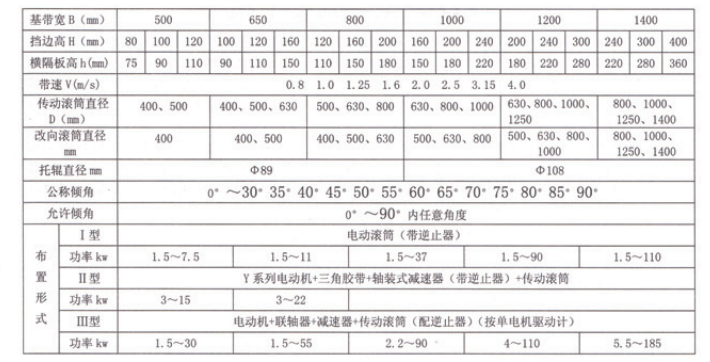

二、产品参数

QQ图片20160423165222

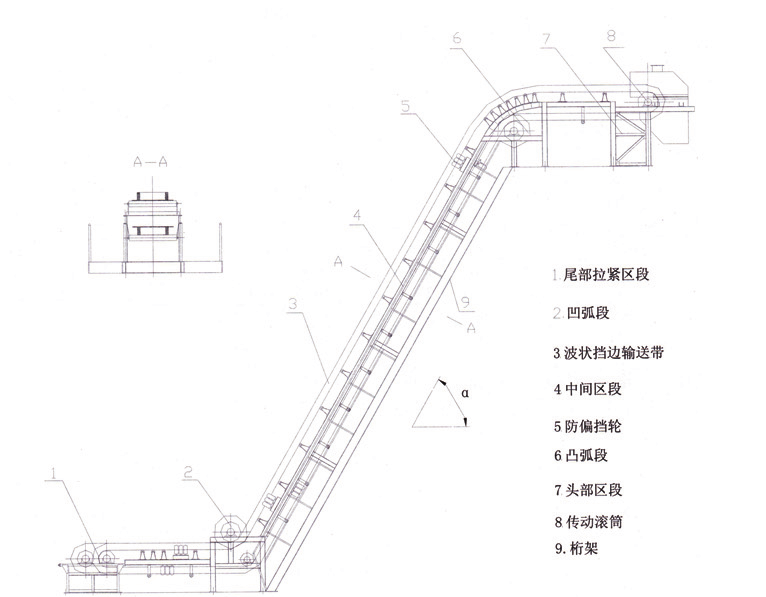

三、安装图

大倾角

以上数据仅供参考,如有需求请致电江苏双箭输送机械有限公司,专业生产各类型的输送机,提供客户从选型到安装以及技术培训等一条龙的服务。
