双箭-斗式提升机

斗式提升机
订购热线:0510-68823303
立即咨询

双箭-输送机

201512310747448


产品介绍

一、概述

斗式提升机是利用均匀固接于无端牵引构件上的一系列料斗,竖向提升物料的连续输送机械。分为环链、板链和皮带三种。

斗式提升机料斗把物料从下面的储藏中舀起,随着输送带或链提升到顶部,绕过顶轮后向下翻转, 斗式提升机将物料倾入接受槽内。带传动的斗式提升机的传动带一般采用橡胶带,装在下或上面的传动滚筒和上下面的改向滚筒上。链传动的斗式提升机一般装有两条平行的传动链,上或下面有一对传动链轮,下或上面是一对改向链轮。斗式提升机一般都装有机壳,以防止斗式提升机中粉尘飞扬。

二、斗式提升机安装的方法需要注意以下几点:

1、 斗式提升机须牢固地安装在坚固的砼基础上。砼基础的表面应平整,并呈水平状态,保证斗式提升机安装后达到垂直要求。

 2、 机壳安装好后,安装链条及料斗。料斗链接用的U型螺丝,既是链条接头,又是料斗的固定件。U型螺丝的螺母需扭紧并可靠防松。

3、 链条及料斗安装好以后,进行适当张紧。

4、 给减速机及轴承座分别添加适当数量的机油和黄油。减速机用工业齿轮油润滑。轴承座内用钙基或钠基黄油均可以。

5、 试运转,安装完成后即应进行空车试运转。空运转应注意:不能倒转,不能有磕碰现象。空运转不小于2小时,不应有过热现象,轴承温升不超过250C,减速机温升不超过300C。空运转2小时后,正常即可进行负荷试车。带负荷试车时喂料应均匀,防止喂料过多,堵塞下部造成“闷车”。

我们双箭公司的斗式提升机符合JC460.1和本标准要求,并按照经规定程序批准的设计图样和技术文件制造、安装和使用本标准,图样和技术文件未规定的技术要求,按建材机械、机电行业等有关通用标准执行!

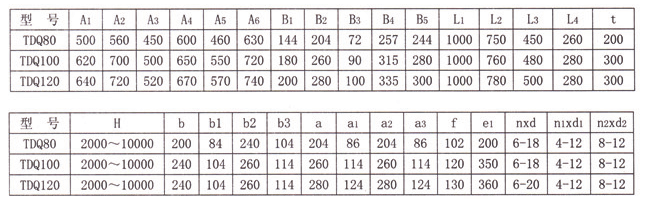

三、外形尺寸表

提升





江苏双箭输送机械有限公司有专业的设计团队、合理的生产流程、完善的检测过程、良好的售后服务,以此打造出江苏双箭品质。目前已贯彻ISO9001:2008质量体系认证,并严格按照其要求进行规范管理,确保每只产品合格出厂。产品目前已远销西班牙,德国,智利,中东等国,其质量深受顾客好评。咨询QQ:1210189955.

还可以关注我们微信公众号:sjssjx

双箭官方网站: http://www.sjssjx.com

双箭阿里巴巴官方网站: http://jssjssjx.1688.com
