双箭-管带输送机

管带输送机成本低,安装方便,使用简易
订购热线:0510-68822322
立即咨询

产品展示

conion20262437

QQ图片20160317111949

产品介绍

管带输送机的优缺点:

优点:

1.圆管带式输送机采用的输送带接近于普通输送带,因而适合用户的使用习惯,容易被使用者接受,而其它类型的密闭输送带式输送机所采用的输送带与通用带式输送机差别很大.

2.可防止外部杂物混入输送物料,也能防止物料遭受雨淋或日晒等损害,并可实现承载段和回程段封闭输送,原理上可以避免漏料,洒料等,可满足环保要求.

3.能实现柔性布置设计,可以实现小半径三维空间转弯, 避免了中间站的设立和相应辅助圆管带式输送机的发展及其关键技术设备的投资和维护费用! 适合于空间比较狭小或者有障碍物等复杂环境下的输送线路建设" 缩短了输送距离"从而降低工程的总造价.

4.能实现大倾角输送"普通槽形带式输送机提升角度可达到18°左右" 而圆管带式输送机由于输送带将物料围包在管内输送" 增大了物料与输送带之间的摩擦力"输送角度步提高,目前已投入应用的圆管带式输送机可以达到30°倾斜输送,也有提出采用圆管带式输送机进行垂直提升的方案.

5.可以方便地实现双向物料输送. 由于圆管带式输送机在承载段和回程段均采用封闭管筒输送,如果在回程段加装受料口,回程段仍然可以输送物料,并且中间加料可在任何点通过打开和封闭输送带完成

6.机架宽度小,圆管带式输送机采用圆形截面输送物料,以较低的带宽,获得了同样大小的有效输送面积,据统计"在同等输送截面的情况下"采用圆管输送机在宽度方向上可以减为原来的, 从而降低土建施工时的空间需求, 减少钢材等结构材料的消耗"降低成本和工时。

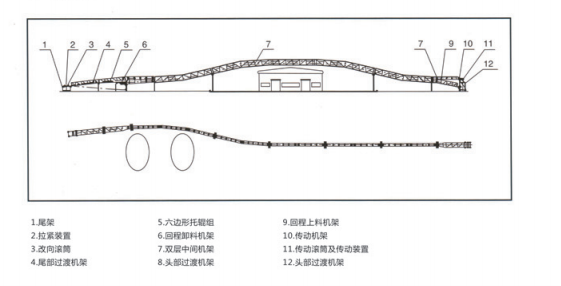

管带机的结构示意图如下:

EYH_B78%~])__QNJ{2K[23O

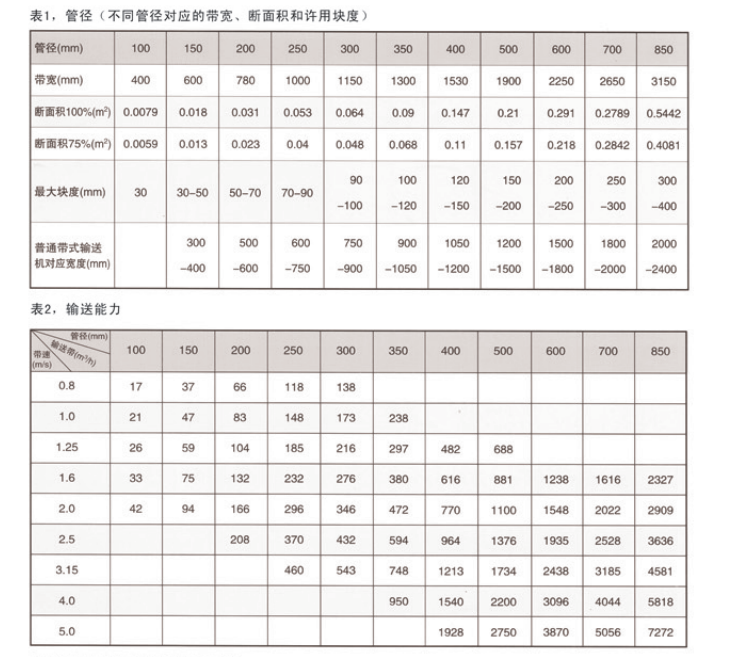

按不同的管径和输送的能力所需要的规格和参数也是不相同的,具体如下:

Q_[10(YDJK%P]U{UJH%J0@J

以上数据仅供参考,如有需求请致电江苏双箭输送机械有限公司,专业生产各类型输送机,提供客户从选型到安装以及技术培训等一条龙的服务。咨询QQ:1210189900.还可以关注我们
微信公众号:sjssjx
双箭官方网站: http://www.sjssjx.com
双箭阿里巴巴官方网站: http://jssjssjx.1688.com



0510-68822322
