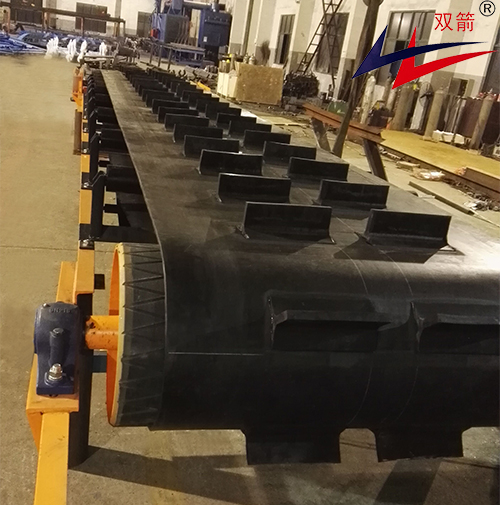

双箭-横隔板式输送机

横隔板输送机是为保持截面形状、增强横向刚度而在梁之间设置的构件。
订购热线:0510-68822322
立即咨询

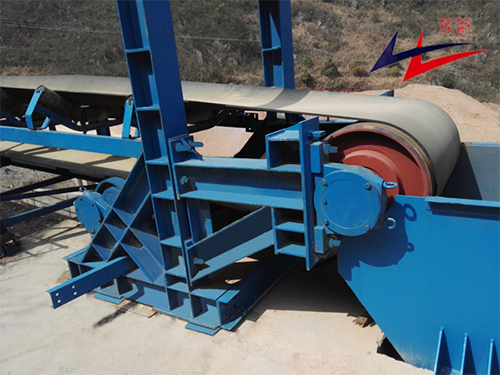

双箭-输送机


QQ图片20160312085723

输送机2

双箭-摩擦托辊

横隔板式输送机的特点:

(1)可以减少占地面积,节省设备投资和土建费用,具有良好的综合经济效益.

(2)与其他提升设备相比,具有通用带式输送机的结构简单的优点,便于维修和使用;
(3)运行平稳、噪声小;
(4)运行可靠。没有链传动设备经常出现的长链、飘链、断链现象和斗式提升机经常发生的打滑、掉斗现象。它的可靠度几乎和通用带式输送机相同;
(5)由于不存在装料时的挖掘阻力和运行时物料的内摩擦、外摩擦力,因而能耗小;
(6)还可以在机头和机尾设置任意长度的水平输送段,便于与其他输送设备的衔接。
横隔板式输送机使用范围比较广泛,主要应用在竖井、煤矿、地铁、自卸船、连续卸船机、粮食、冶金、化工、水泥等领域。



江苏双箭输送机械有限公司有专业的设计团队、合理的生产流程、完善的检测过程、良好的售后服务,以此打造出江苏双箭品质。目前已贯彻ISO9001:2008质量体系认证,并严格按照其要求进行规范管理,确保每只产品合格出厂。产品目前已远销西班牙,德国,智利,中东等国,其质量深受顾客好评。咨询QQ:1210189900

还可以关注我们微信公众号:sjssjx

双箭官方网站: http://www.sjssjx.com

双箭阿里巴巴官方网站: http://jssjssjx.1688.com
