波状挡边输送带结构和规格

文章出处:江苏双箭输送机械   责任编辑:傅曙   发布时间:2018-09-30 17:53:00    点击数:-   【

概述

大倾角波状挡边输送带又名裙边隔板输送带,是由基带、挡边、横隔板3部分组成。挡边起防止物料测滑撒落的作用。为便于绕过滚筒,挡边设计成波纹状;横隔板的作用是承托物料,为了实现大倾角输送,采用T型TC型。本公司生产的波状挡边输送带挡边和横隔板是用二次硫化的方法与基带连接的,具有很高的连接强度。

产品结构

波状挡边输送带,主要有以下三个部分组成:

1、高强力高耐磨基带,具有更大的横向刚度和纵向柔性。

2、高强力热硫化橡胶波纹挡边。

3、防止物体下滑的横向隔板。

挡边和隔板的底部和基带热硫化成一体,挡边和隔板的高度可以达到40-630mm,在挡边中加帆布以加强挡边抗撕裂强度,波状挡边带柔顺灵活,能保证 输送带平稳的通过端轮和尾轮。

输送能力

可用波状挡边带沿水平,倾斜和垂直方向输送各种形式的散装物料,从煤,矿石,沙子到化肥和粮食。物料粒度不限,可从很小粒度到400mm的大粒度,输送量可从1立方米/小时到6000立方米/小时。

产品规格:400mm~2000mm

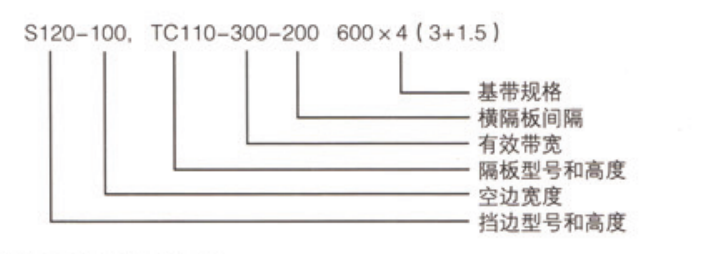

阻燃波纹挡边输送带是由阻燃织物芯输送带为基带,以及阻燃波纹挡边、横隔板按照一定尺寸组成。该产品特殊的结构可满足大倾角、大运量物料输送的要求。本产品安全性能可靠。波状挡边输送带的规格型号表示方法如下:

规格型号表示

该种输送带的规格、计价单位和计算办法如下:
