串式1

串式

产品介绍

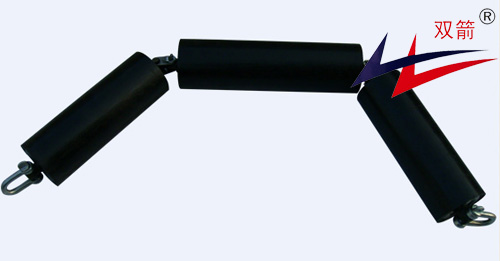

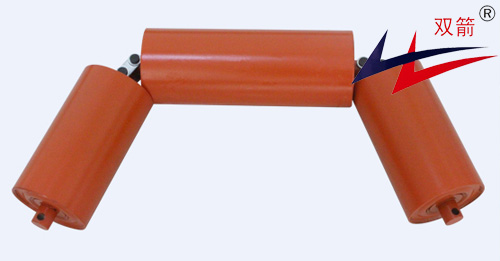

串式托辊又称三联托辊,是带式输送机的重要组成部分。串式托辊具备良好的自平衡性,可以防止胶带跑偏。

结构特点:我公司生产的吊挂托辊组托辊之间为柔性联接,托辊组通过抓手可与槽钢、钢管等刚性机架挂接,也可以与钢丝绳柔性机架挂接。抓手可以是刚性的,也可以是柔性的 ,其结构不同,成弧特点也不同。承载托辊一般三至五节,节数越多,柔性越好,成弧性也就越好。

特点:

1 .较强的对中性。吊挂托辊组各托辊之间为柔性联接,在带式输送机落料中心不对中或机架两侧安装高低相差较为悬殊等不利情况下,输送带以及其上物料在自身重力 作用下能自动归到输送机中心线上。且托辊组中托辊节数越多、槽角越大,对中效果越好 。

2.耐冲击性。吊挂托辊组的托辊之间为柔性联接,托辊间相对位置具有易变性,容易吸收大块物料的冲击不可避免的机械振动,适于输送大块物料。

3.降低噪音。因其具有吸收机械振动和冲击的特点而减小输送噪音。

4.拆卸安装方便。与中部机架(无论是刚性的还是柔性的)的联接均 为挂接,因此拆卸方便,更适于在狭小的巷道空间安装使用。

5.等长托辊适应带宽范围广。如 450mm 的托辊,两节可串成 V 型托辊组;三节适应带 宽 1000mm-1200mm;四节适应于带宽 1400mm-1600mm;五节适应于带宽 1800mm-2200mm;六节 适应于带宽 2400mm-2600mm。

6.输送能力高。输送带的弯度角有一个限定值。对于输送量较大的输送机,通过固定式带式输送机托辊组的安装倾角一般不能超过 45°,而采用五节吊挂托辊组,托辊两次侧倾,总侧倾可达到 60°以上。相同带宽的吊挂式托辊组与固定式托辊组相比,承载能力 大大增加。

7.相同辊径轴径的托辊使用寿命高。对大带宽用带式输送机,当侧辊槽角 35°时,中间辊受力约 70%。以带宽 2200mm 为例,普通支架式三节辊托辊组的中辊长 800mm,使用寿 命比中辊长 600mm 的五节吊挂托辊组的使用寿命短半
