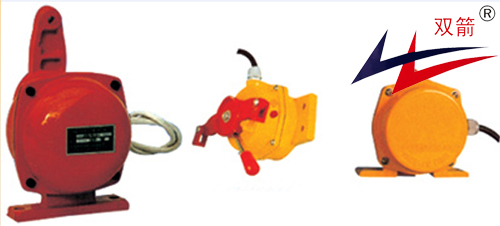

一、概述

1、拉线开关是双向触动的，即可安装在输送机中间位置，也可安装在其两端；

2、通用的安装设计使拉线开关，即可安装于输送机纵梁顶部，也可安装在其两端；

3、坚固的铸铝外壳，防护等级为IP65；

4、整体式盖板使得接线及开关调整方便简单，而不用拆卸开关，结构件设计紧凑；

5、可提供的附件，包括钢丝绳、绳夹及拉线托坏。

二、用途

本系列双向拉绳开关主要用于常规皮带输送机、梭式输送机、裙边式给料输送机、斗式提升机、包装生产线、堆料/取料系统，起重机、挖掘机、轮船装卸系统、水平给料机筹备现场紧急事故停车的一种保护装置。当紧急事故发生时，在现场沿线任意处拉动拉绳开关均可发出停机信号，实现对人身及设备的保护作用。

三、技术参数

开关触点额定值:2个SPDT（单刀双掷）

开关：16A/250V/AC自清洁触点，欧式接线排连接。

开关距离：40米（水平）、30米（倾斜）、每3米缆绳有一支撑

导线开孔：螺纹孔3/4”，双导线孔设计，方便现场安装。

通讯接口：RS-485地址编码终端器（用户选配）

通讯距离：双绞线1.2公里，光缆50公里

外壳：铸铝防风雨外壳

防护等级：IP65

锁定角度：20°

拉力：3-8公斤

四、安装与接线图
